ČASOMÍRA VERZE 1.1

Vyvynul jsem řídící jednotku časomíry pro požární sport.Časomíra zobrazuje dva časy pro levý terč 1 a pravy terč 2. Po zmáčknutí startovacího tlačítka se zapnou stopky. Na lcd displeji se bude zobrazovat čas v tomto formátu MM:SS:VVV pro oba dva terče viz obr.. Když proudaři sestříknou terče stopky se zastaví a zobrazí čas. Zároveň nám na displeji ukazuje že se mají postavit terče. Dokud se terče nepostaví tak nemůžeme vynulovat čas . Další funkci je odpočet 5minut  kdy se družstvo připravuje na základně. Odpočítává nastavenou dobu 5 minut. Po uplinutí 5minut zazní siréna která upozorní na družstvo že jejich čas na základně skončil.

obr.1. zobrazeni času na lcd displeji

Obr.2. Zobrazení odpočtu na lcd displeji

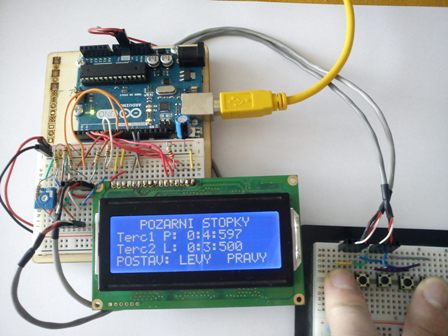

Obr.3. Zobrazeni stopnutí časomíry a postav terč levý a pravý

Seznam součástek:

Arduino Uno

Lcd displej: 20x4

rezistory: 5x 10KΩ

potenciometr: 10KΩ

tlačítka: 5x

Schéma zapojení:

Obr.4.Schéma zapojení

Postup zapojení:

Součástky zapojíme podle obr.4.Schemá zapojení. Potenciometrem P1 nastavujeme kontrast displeje. Tlačítkem TL1 zapojíme na pin 10 od Arduina. TL1 je nastavené na stopnutí časomíry pro levý terč. Tlačítkem TL2 zapojíme na pinu 9. Slouží k přepínání časomíry a odpočtu. Tl3 zapojíme na pin 8 od arduina, kterým zapínáme časomíru a odpočet. Tl4 zapojíme na pin 6 od arduina. TL4 slouží k resetování časomíry a odpočtu. TL5 zapojíme na pinu 7 od arduina. TL5 slouží k zastavení časomíry pro pravý terč.

Kód programu: Upravuji. Dodám co nejdřív.

Video :

obr.5.  Sestaveni časomíry. Na displeji je zobrazený odpočet

obr.6. Sestavení časomíry .Na displeji je zobrazení stopek
