Teploměr s velkými čísly

Teploměr měří jednu teplotu, která se zobrazí přes celý LCD displej.Viz obr.1. Pro měření jsem použil čidlo DS18B20.

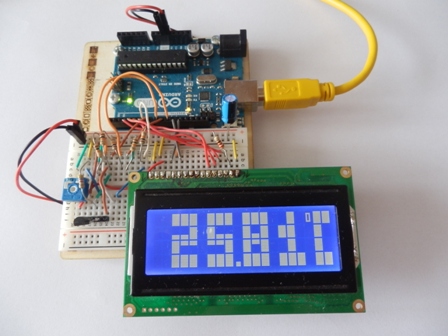

Obr.1. Naměřená teplota 25,81°C s čidlem DS18b20

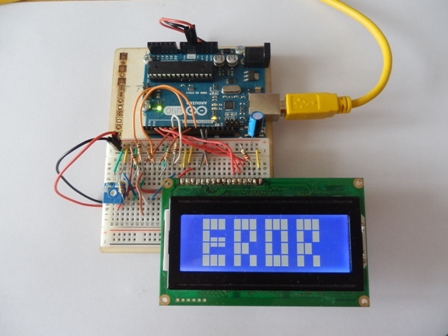

obr.2. Na displeji se napíše ERROR když je čidlo DS18b20 odpojené

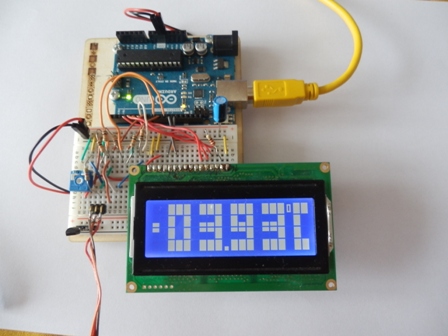

obr.3. Naměřená teplota -3,93°C s čidlem DS18b20

Seznam součástek:

Arduino Uno

Lcd displej

Rezistor: 4,7KΩ

Teplotní čidlo: DS18B20

Schéma zapojení:

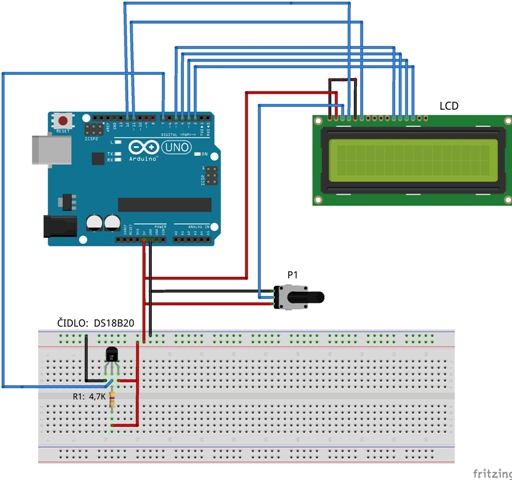

obr.4.Schéma zapojení

Postup zapojení:

Obvod zapojíme podle obr.4 Schéma zapojení. Čidlo ds18b20 měří teplotu. Potenciometr P1 nastavujeme kontrast Lcd displeje.
