Teploměr s dvěmi čidly

Teploměr měří dvě teploty, které se zobrazí velkými čísly na dvou řádcích LCD displej.Viz obr.1. Pro měření jsem použil dvě čidlo DS18B20.

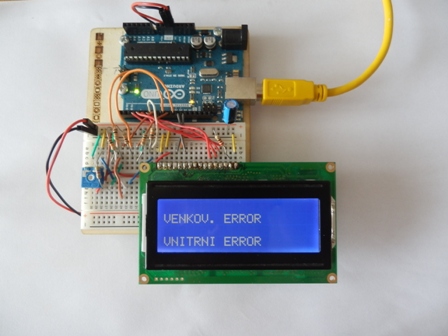

obr.1. Nezapojená čidla

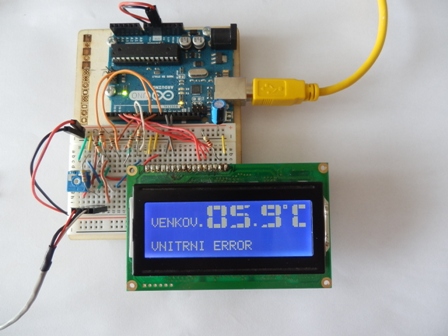

obr.2. Venkovní čidlo zapojené 5,9°C vnitřní nezapojené Error

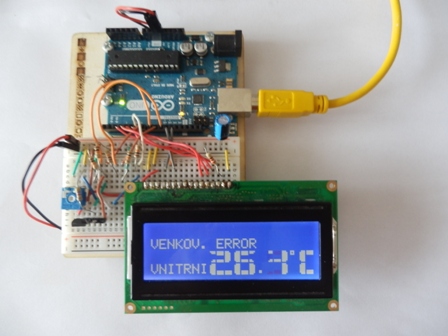

Obr.1. Venkovní čidlo nezapojené Error, vnitřní zapojené 26,3°C

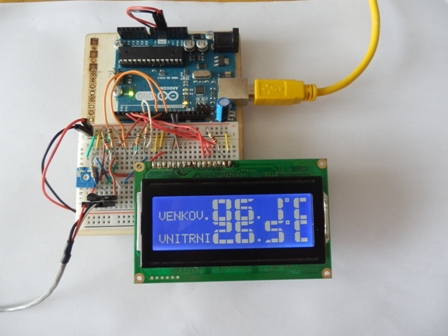

Obr.1. Venkovní čidlo zapojené 6,1°C, vnitřní zapojené 26,3°C

Seznam součástek:

Arduino Uno

Lcd displej

Rezistor: 4,7KΩ

Teplotní čidlo: 2x  DS18B20

Schéma zapojení:

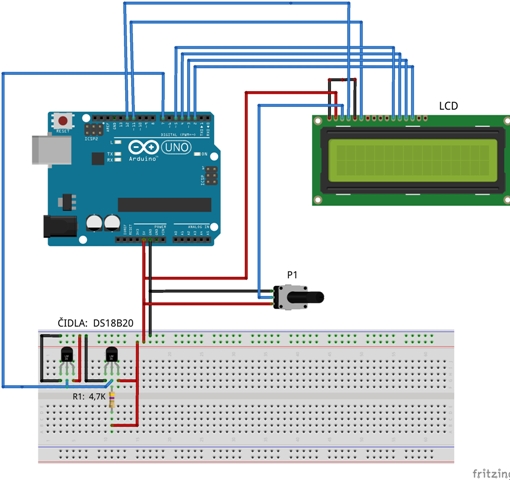

obr.1.Schéma zapojení

Postup zapojení:

Obvod zapojíme podle obr.1 Schéma zapojení. Dvě čidla ds18b20 měří teplotu, která se ukáže na Lcd displeji. Potenciometr P1 nastavujeme kontrast Lcd displeje.

Kód programu: upravuji

Video:
