Skóre

Skóre ukazuje hodnoty od 0 do 99. Pomoci čtyř tlačítek přičítá nebo odečítá skóre.  Viz video.

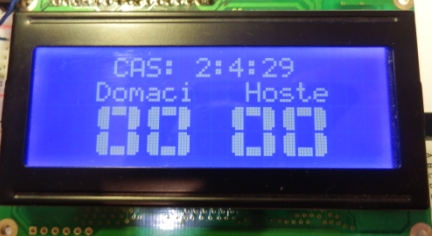

obr.1. Zobrazení skóre 00 a času na Lcd displeji

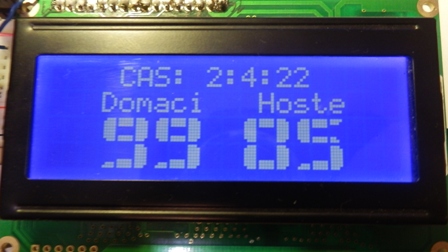

obr.2. Zobrazení skóre domácí 99 a hosté 05

Seznam součástek:

Arduino Uno

Lcd displej 20x4

Rezistory: 4x 10KΩ

Potenciometr: 10KΩ

Tlačítka: 4x

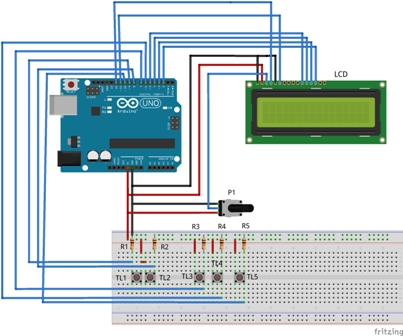

obr.3.Schéma zapojení

Postup zapojení:

Součástky zapojíme podle obr.3.Schemá zapojení. Potenciometrem P1 nastavujeme kontrast displeje. Tlačítkem TL1 zapojíme na pin 10 od Arduina. TL1 se přičítá +1 pro hosty. Tlačítkem TL2 zapojíme na pinu 9. Slouží k odečítaní skóre pro domácí. Tl3 zapojíme na pin 8 od arduina, kterým přičítá +1 pro domácí. Tl4 zapojíme na pin 6 od arduina. TL4 slouží k odečítaní hodnotu -1 pro hosty.

Kód programu:  upravuji

Video:  https://youtu.be/lGhq6tkR3kk

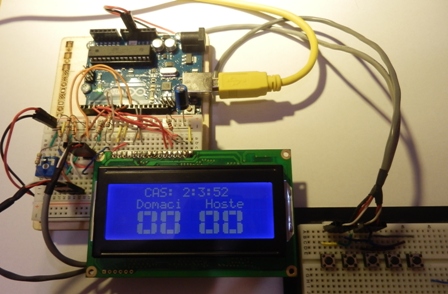

obr.4. Sestavení počitadla
