LCD + LCD

Arduinem budeme ovládat dva LCD displeje. Na každém LCD displeji se zobrazí něco jiného. Takhle můžeme pospojovat více LCD displejů podle  Obr.2.Schéma zapojení.

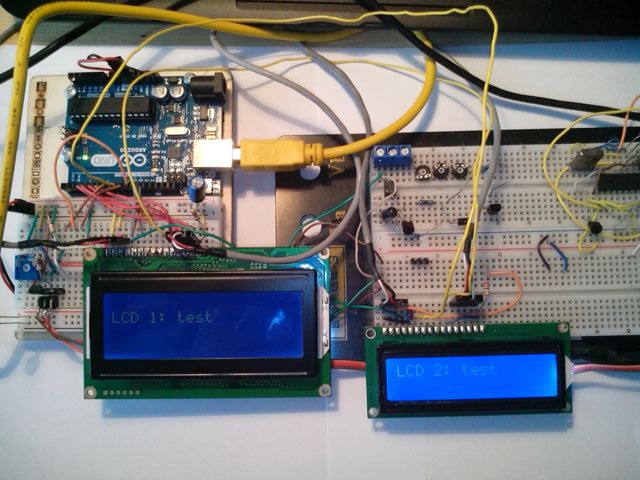

Obr.1.Vypsaní textu

Schéma zapojení:

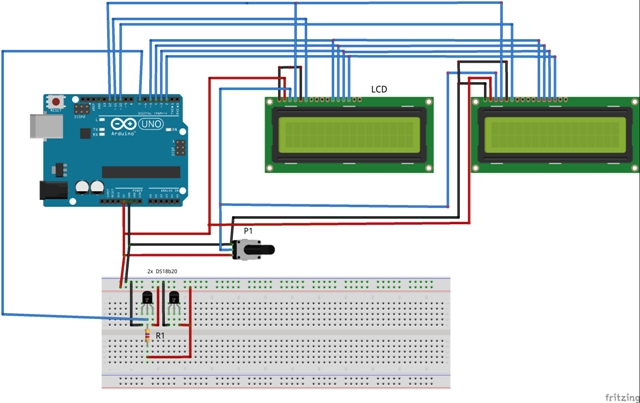

Obr.2.Schéma zapojení

Postup zapojení:

Zapojíme podle Obr.2.Schéma zapojení.  Důležitý pin na lcd displeji je 6, kterým se řídí první a druhý displej z arduina. Na arduinu pinu 11 je připojený první displej . Na arduinu pinu 10 je připojený druhý displej. Zbytek vodičů paralelně spojíme s první m a druhým displej.

Kód programu:

Seznam součástek:

Arduino UNo

LCD 2x

Potenciometr: 10KΩ

Propojovací vodiče

Čidlo: Ds18b20 - 2x

Rezistor: 4,7kΩ

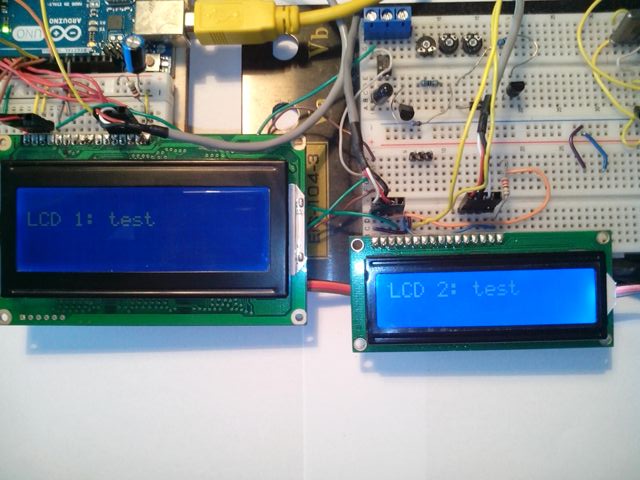

Obr.3. Zapojený obvod

Video:

Na videu vidíte jak se přenáší hodnoty ze dvou teploměru na dva různé Lcd displeje
